Hệ thống điện sân vườn: 9 điểm cần chốt trước khi thi công

Posted on by Mỹ Thuật Nam Thắng

Một hệ thống điện sân vườn không chỉ cấp nguồn cho vài chiếc đèn. Ở nhà phố, biệt thự, homestay hay khu nghỉ dưỡng nhỏ, điện ngoài trời còn có thể phục vụ máy bơm hồ, hệ tưới, cổng, camera, ổ cắm bảo dưỡng, đèn bậc, đèn cây và thiết bị kỹ thuật. Các hạng mục này cùng tồn tại với nước mưa, tưới cây, đất ẩm, khu vực đào xới và bề mặt lát ngoài trời nên cần được phối hợp từ lúc chốt mặt bằng cảnh quan.

Sai lầm thường gặp là đợi lát sân, trồng cây và làm hồ xong mới quyết định vị trí đèn hoặc máy bơm. Khi đó, đội thi công phải khoan cắt nền, nối thêm dây, giấu hộp nối ở vị trí khó bảo trì hoặc đi tuyến vòng qua các hệ khác. Cách làm hợp lý hơn là xác định phụ tải, vùng sử dụng, tuyến kỹ thuật, điểm cô lập và hồ sơ bàn giao trước khi thi công nền.

Bài này tập trung vào cách gia chủ và đơn vị cảnh quan phối hợp với người có chuyên môn điện. Các thông số như tiết diện dây, thiết bị bảo vệ, nối đất, điện áp sử dụng, giải pháp cho hồ nước và phương pháp thử phải được thiết kế, thi công và kiểm tra theo công trình thực tế; không nên chọn theo một bảng thông số chung trên mạng.

1. Lập bản đồ phụ tải trước khi vẽ tuyến điện

Trước tiên, hãy liệt kê toàn bộ thiết bị cần điện và đánh dấu trực tiếp lên mặt bằng. Một danh sách tối thiểu thường gồm đèn lối đi, đèn cây, đèn tường, đèn bậc, bơm hồ hoặc thác nước, bộ điều khiển tưới, cổng, camera và các ổ cắm dùng khi bảo dưỡng.

Với mỗi thiết bị, nên ghi thêm bốn thông tin: vị trí, chế độ hoạt động, nhu cầu điều khiển và khả năng bảo trì. Ví dụ, đèn lối đi có thể hoạt động mỗi tối theo lịch; bơm hồ có thể chạy nhiều giờ; ổ cắm bảo dưỡng chỉ dùng thỉnh thoảng; cổng và camera lại cần được xem xét theo yêu cầu vận hành riêng.

Danh sách này giúp kỹ sư hoặc thợ điện có chuyên môn xác định cách chia mạch, dây dẫn, thiết bị bảo vệ và nguồn cấp phù hợp. Nó cũng giúp đội cảnh quan biết chỗ nào phải chừa ống, hố kỹ thuật hoặc lối tiếp cận trước khi làm nền.

Nếu công trình đang ở giai đoạn thiết kế, phần điện nên xuất hiện trong hồ sơ thiết kế cảnh quan cùng với mặt bằng lát, cây xanh, tưới và thoát nước. Đây là lúc dễ giải quyết xung đột nhất vì chưa phải phá phần đã hoàn thiện.

2. Chia mạch theo chức năng để dễ cô lập sự cố

Gom toàn bộ đèn, bơm và ổ cắm ngoài trời vào một mạch có thể làm việc vận hành và sửa chữa khó hơn. Khi một thiết bị gặp lỗi, người quản lý khó biết phải ngắt phần nào; một sự cố nhỏ cũng có thể khiến toàn bộ sân vườn mất điện.

Việc phân nhóm nên bắt đầu từ công năng và mức độ cần duy trì. Đèn lối đi, đèn trang trí, máy bơm, hệ tưới và ổ cắm bảo dưỡng là các nhóm có cách sử dụng khác nhau. Người thiết kế điện sẽ quyết định số mạch và phương án bảo vệ dựa trên tải, chiều dài tuyến, thiết bị và điều kiện công trình.

Từ góc nhìn vận hành, mỗi nhóm cần có tên dễ hiểu. Nhãn như “đèn lối chính”, “bơm hồ”, “tưới sân sau” hữu ích hơn ký hiệu chỉ đội thi công mới nhớ. Khi xảy ra bất thường vào ban đêm hoặc sau mưa, người quản lý có thể mô tả chính xác mạch đang gặp vấn đề mà không phải thử tắt từng thiết bị.

3. Chốt tuyến cáp cùng thoát nước, tưới và cây xanh

Tuyến điện ngoài trời không nên được vẽ độc lập. Cùng một khoảng sân còn có ống cấp nước, thoát nước, tưới, rễ cây, móng pergola, hố ga, hồ cá và những khu vực có thể đào lại khi bảo dưỡng.

Trước khi làm nền, cần trả lời các câu hỏi:

  • Tuyến nào đi qua vùng có khả năng đào trồng cây trong tương lai?
  • Điểm nào giao với ống nước hoặc hố ga?
  • Hộp nối, điểm kéo dây và tủ kỹ thuật có thể tiếp cận sau khi lát không?
  • Có hạng mục nào sẽ đóng cọc, khoan neo hoặc bắt móng ở gần tuyến điện?
  • Khu vực nào từng đọng nước hoặc có nguy cơ ngập sau mưa lớn?

Ở sân vườn miền Bắc, điện và thoát nước đặc biệt cần được xem cùng nhau. Một vị trí khô vào ngày khảo sát có thể trở thành điểm trũng khi mưa dồn. Vì vậy, hãy phối hợp tuyến điện với phương án thoát nước sân vườn mùa mưa và cao độ hoàn thiện thay vì chỉ nhìn mặt bằng 2D.

Khi tuyến đã chốt, nên lưu bản vẽ và chụp ảnh có mốc cố định trước khi lấp. Ảnh toàn cảnh kèm vài điểm đo tham chiếu giúp đội bảo trì sau này xác định tương đối vị trí tuyến mà không phải dựa vào trí nhớ của người thi công.

4. Chọn vỏ thiết bị và mức bảo vệ theo vị trí thực tế

Không phải mọi vị trí ngoài trời có cùng mức phơi nhiễm. Đèn dưới mái hiên, hộp nối sát mặt đất, đèn cắm trong bồn cây và thiết bị gần hồ nước chịu điều kiện ẩm, bụi, mưa tạt hoặc nước theo những cách khác nhau.

IEC 60529 là tiêu chuẩn quốc tế quy định hệ thống IP Code để phân loại mức bảo vệ của vỏ thiết bị trước sự xâm nhập của vật rắn và nước. Điều đó không có nghĩa cứ chọn một mức IP thật cao cho mọi vị trí là xong. Thiết bị còn phải phù hợp hướng dẫn của nhà sản xuất, cách lắp, gioăng, đầu cáp, phụ kiện và điều kiện sử dụng thực tế.

Gia chủ nên yêu cầu hồ sơ hoặc bảng thiết bị ghi rõ model, vị trí và điều kiện lắp đặt thay vì chỉ ghi “đèn ngoài trời”. Với khu vực thường xuyên tưới, sát mặt đất hoặc gần mặt nước, cần được người có chuyên môn đánh giá riêng. Không nên mặc định thiết bị dùng được dưới mái che trong nhà sẽ an toàn khi đưa ra sân.

5. Thiết bị bảo vệ và nối đất phải do người có chuyên môn tính toán

Hệ thống ngoài trời cần được xem xét các nguy cơ quá tải, ngắn mạch, rò điện và tiếp xúc gián tiếp. Loại và thông số của thiết bị bảo vệ, dây dẫn, nối đất và phương pháp thử không nên chọn bằng kinh nghiệm truyền miệng hoặc lấy nguyên thông số từ một công trình khác.

EVN thường xuyên cảnh báo rằng môi trường ẩm, nước tạt và ngập làm tăng nguy cơ rò điện, chập cháy và điện giật. Hướng dẫn của EVN ngày 06/08/2026 cũng nhấn mạnh: khi tủ điện, ổ cắm, dây dẫn hoặc hộp đấu nối có dấu hiệu bị ướt, người dân không nên tự đóng điện thử nhiều lần; việc kiểm tra khả năng cách điện cần do người có chuyên môn thực hiện bằng thiết bị phù hợp.

Từ góc nhìn gia chủ, điều cần yêu cầu trong hồ sơ bàn giao là: mạch nào được bảo vệ bởi thiết bị nào, điểm nối đất và điểm kiểm tra ở đâu, cách cô lập từng nhóm thiết bị ra sao và ai là người chịu trách nhiệm kiểm tra khi có sự cố.

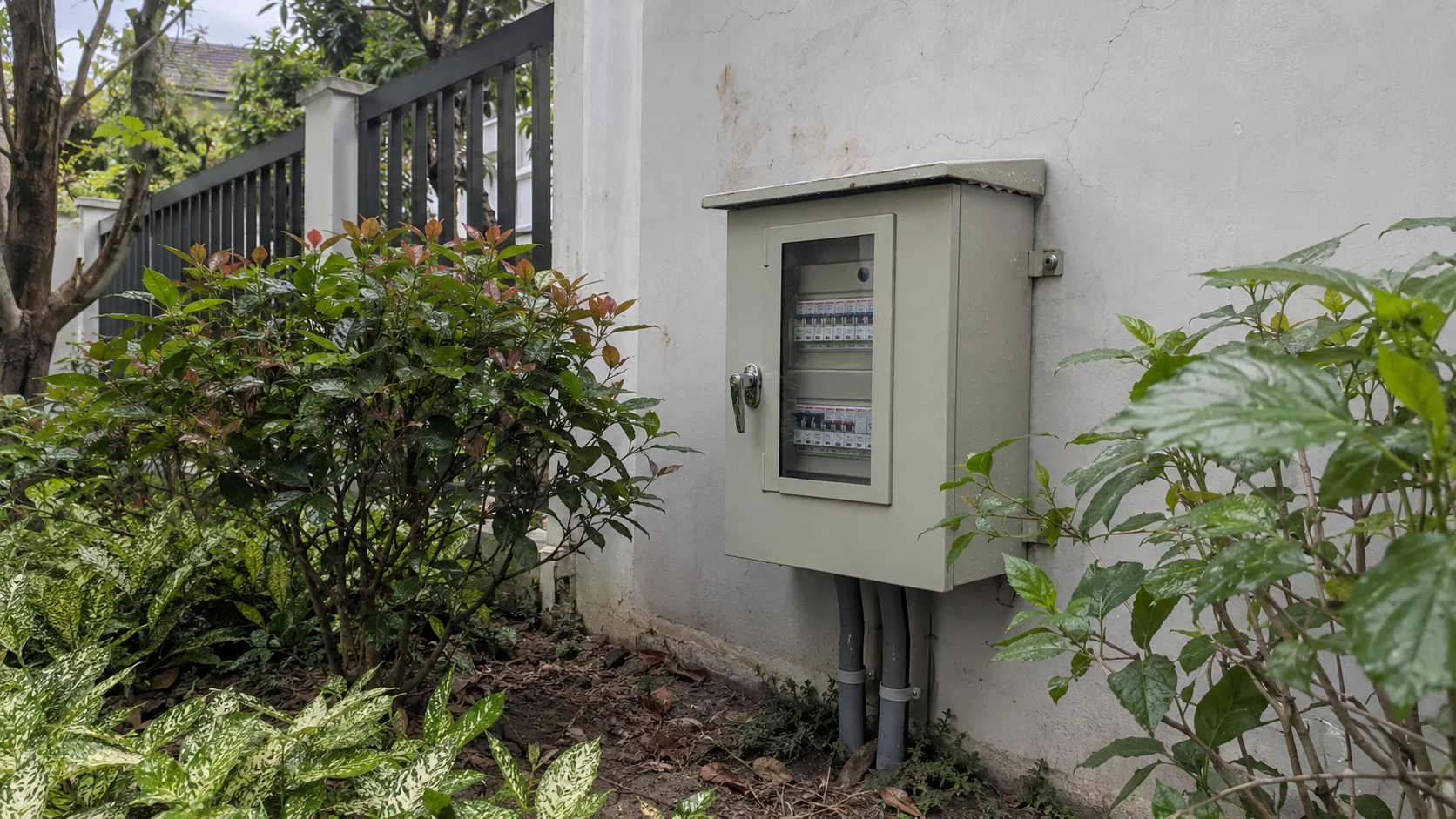

Tủ điện hệ thống sân vườn có nhãn mạch
Tủ điện cần dễ tiếp cận, có nhãn rõ và tránh vùng dễ ngập hoặc mưa tạt trực tiếp.

6. Đặt tủ và điểm kỹ thuật ở nơi khô, dễ tiếp cận

Tủ điện sân vườn phải được bố trí sao cho người vận hành có thể tiếp cận khi cần nhưng không nằm ở vị trí dễ ngập, bị mưa tạt trực tiếp, khu vui chơi của trẻ nhỏ hoặc phía sau bụi cây rậm khó thao tác.

Một lỗi phổ biến là giấu tủ thật kín để “đẹp cảnh quan”, sau vài năm cây lớn che mất cửa tủ hoặc lối đứng kiểm tra. Ngược lại, đặt tủ quá lộ ở lối đi chính có thể ảnh hưởng thẩm mỹ và tăng va chạm. Vị trí tốt cần cân bằng ba yếu tố: an toàn, bảo trì và hình ảnh tổng thể.

Nên chừa khoảng thao tác trước cửa tủ, ghi nhãn rõ từng mạch và tránh để vòi tưới phun trực tiếp vào tủ. Nếu khu đất có lịch sử ngập, cao độ tủ và tuyến tiếp cận phải được xem trong kịch bản nước dâng thực tế, không chỉ theo ngày khảo sát khô ráo.

7. Thiết kế chiếu sáng theo công năng, không chạy theo số lượng đèn

Đèn sân vườn tốt giúp nhận biết bậc, mép nước, điểm đổi hướng và tạo chiều sâu cho cây xanh. Nhiều đèn hơn chưa chắc tốt hơn. Đèn đặt sai góc có thể chiếu thẳng vào mắt người ngồi, hắt vào cửa sổ phòng ngủ hoặc tạo vùng sáng tối gắt khiến lối đi khó quan sát.

Trước khi chốt vị trí, hãy xem sân vườn vào đúng khung giờ sử dụng. Lối từ cổng vào nhà cần ánh sáng khác khu ngồi thư giãn. Cây điểm nhấn cần cách chiếu khác đèn định hướng bậc. Những vị trí có camera cũng cần phối hợp để tránh đèn gây lóa hình.

Gia chủ có thể xem thêm 15 ý tưởng chiếu sáng lối đi sân vườn để tham khảo hiệu ứng thẩm mỹ; còn bài này tập trung vào bố trí kỹ thuật và khả năng vận hành.

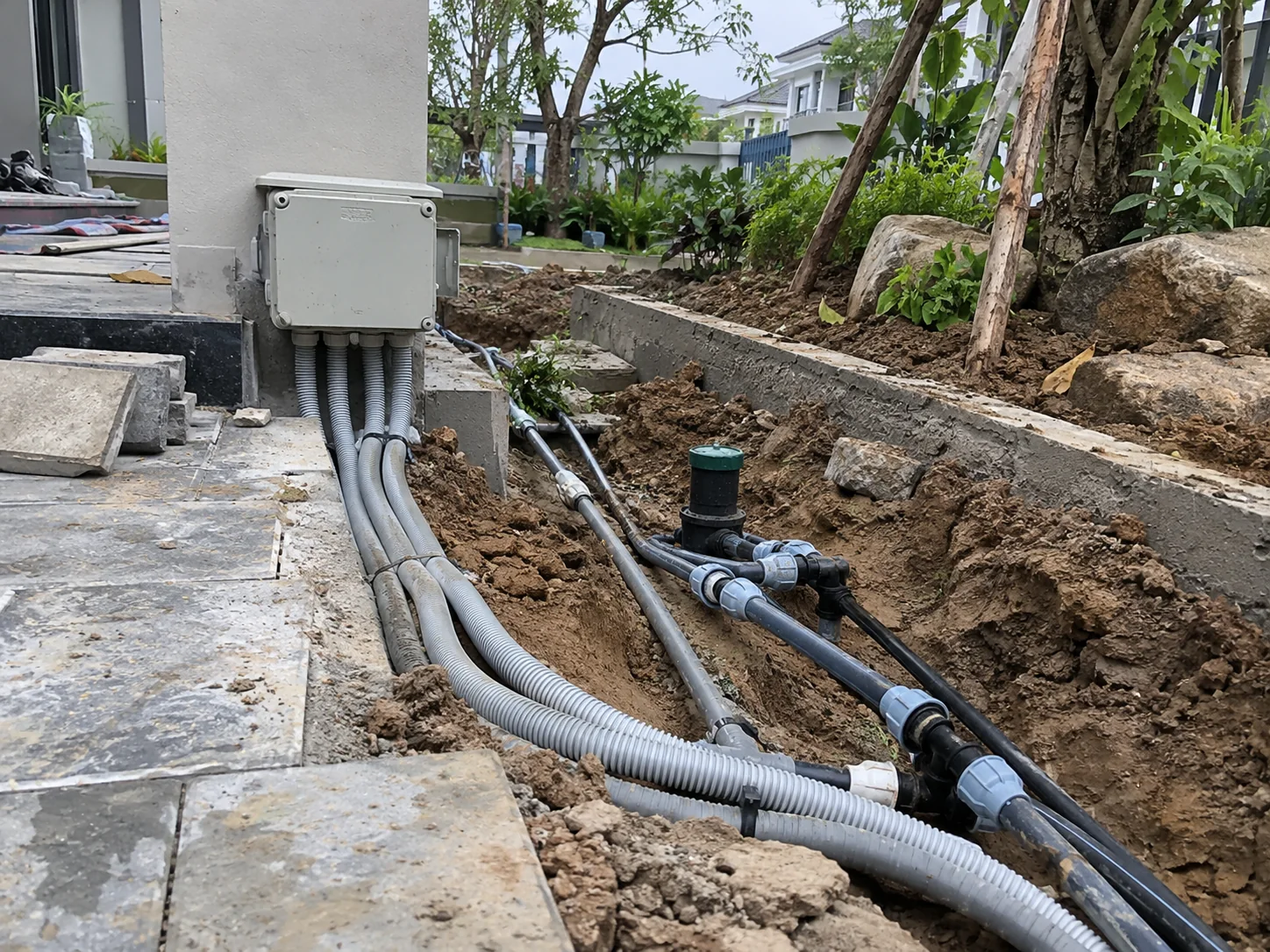

Tuyến điện sân vườn trước khi hoàn thiện nền
Nên ghi lại tuyến kỹ thuật trước khi lấp để giảm rủi ro khi bảo trì và cải tạo.

8. Hồ nước, máy bơm và vùng ẩm cần được tách thành bài toán riêng

Khu vực hồ cá, thác nước, vòi phun hoặc máy bơm có sự kết hợp trực tiếp giữa điện và nước nên không thể xử lý giống một đèn cây thông thường. Thiết bị, dây, tủ điều khiển, điểm cô lập và quy trình bảo dưỡng phải được thiết kế theo hệ thống cụ thể.

Không nên đặt ổ cắm tạm, cuộn dây nối hoặc mối nối tùy tiện bên cạnh hồ để tiện thi công rồi giữ nguyên sau bàn giao. Khi cần tháo máy bơm hay bảo dưỡng lọc, người vận hành phải có cách ngắt nguồn rõ ràng trước khi tiếp cận thiết bị.

Nếu sân có trẻ nhỏ hoặc người cao tuổi, phần điện quanh hồ còn phải được phối hợp với lối đi, lan can, nắp khoang kỹ thuật và khả năng giám sát. Những nguyên tắc này cũng liên quan trực tiếp tới thiết kế sân vườn an toàn cho trẻ nhỏ và người cao tuổi.

9. Bàn giao sơ đồ, ảnh tuyến và checklist thử vận hành

Một hệ thống điện sân vườn hoàn thiện chưa nên được coi là xong chỉ vì tất cả đèn đều sáng. Trước bàn giao, cần kiểm tra theo từng mạch và ghi lại kết quả. Các thử nghiệm chuyên môn phải do người đủ năng lực thực hiện; gia chủ nên nhận được bằng chứng bàn giao dễ hiểu.

Một bộ bàn giao hữu ích gồm:

  • sơ đồ hoặc mặt bằng thể hiện tuyến và điểm kỹ thuật chính;
  • danh sách mạch và nhãn tương ứng trong tủ;
  • danh sách thiết bị, model và vị trí lắp;
  • ảnh tuyến trước khi lấp hoặc hoàn thiện nền;
  • hướng dẫn cách cô lập từng nhóm khi bảo dưỡng;
  • kết quả kiểm tra, thử nghiệm theo phạm vi của đơn vị điện;
  • thông tin bảo hành và người liên hệ khi có bất thường.

Nếu thiết kế cảnh quan và thi công cảnh quan do các đội khác nhau đảm nhiệm, trách nhiệm cập nhật bản vẽ sau thay đổi càng quan trọng. Mỹ Thuật Nam Thắng ưu tiên phối hợp các hạng mục kỹ thuật từ hồ sơ để hạn chế việc đội sau phải đoán tuyến của đội trước. Có thể tham khảo thêm phạm vi thiết kế cảnh quan và thi công cảnh quan.

Bảng chốt nhanh trước khi thi công điện sân vườn

Khu vực Rủi ro chính Câu hỏi cần chốt Bằng chứng nên bàn giao
Lối đi, bậc Chói, thiếu sáng, va chạm thiết bị Đèn phục vụ định hướng hay trang trí? Vị trí đèn, mạch, cách điều khiển
Bồn cây Ẩm, tưới, đào xới Tuyến có nằm trong vùng thường đào không? Ảnh tuyến trước lấp, vị trí hộp nối
Hồ nước, thác Điện gần nước, bảo dưỡng bơm Điểm cô lập và thiết bị chuyên dụng ở đâu? Sơ đồ mạch, hướng dẫn bảo trì
Tủ điện Mưa tạt, ngập, khó tiếp cận Có lối thao tác khô và nhãn mạch rõ không? Ảnh tủ, danh sách mạch, sơ đồ
Ổ cắm bảo dưỡng Nước, sử dụng sai mục đích Vị trí có phù hợp cách sử dụng thực tế không? Model thiết bị, phạm vi sử dụng
Tuyến ngầm Khoan, đào, sửa cảnh quan Có bản vẽ và ảnh mốc trước khi lấp không? As-built hoặc sơ đồ cập nhật

Khi mưa lớn hoặc sân bị ngập, xử lý thế nào?

Với thiết bị ngoài trời, quy tắc quan trọng nhất là không coi bề mặt đã khô đồng nghĩa bên trong đã an toàn. EVN ngày 06/08/2026 khuyến cáo không chạm vào tủ điện, ổ cắm, dây dẫn khi khu vực còn nước đọng; không cắm điện thử thiết bị từng bị nước tạt hoặc ngập; nếu thiết bị bảo vệ vừa tự ngắt hoặc có mùi khét, tiếng bất thường thì không nên đóng lại liên tục.

EVN tiếp tục đăng khuyến cáo ngày 23/08/2026 về an toàn điện trong mưa giông, lốc sét và ngập lụt. Với sân vườn, điều này có ý nghĩa thực tế: vị trí máy bơm, tủ, ổ cắm và dây ngoài trời cần được nhìn trong kịch bản thời tiết xấu ngay từ lúc thiết kế, thay vì chỉ xử lý khi đã có nước vào.

Khi phát hiện vùng điện bị ngập hoặc nghi ướt, hãy giữ người và vật nuôi tránh xa khu vực, ngắt nguồn ở điểm có thể thao tác an toàn nếu điều kiện cho phép và liên hệ người có chuyên môn. Không đứng trong nước để tự tháo hộp nối hay thử lại thiết bị.

QCVN 07 áp dụng tới đâu với sân vườn nhà ở?

Bộ Xây dựng đã ban hành Văn bản hợp nhất 81/2026/VBHN-TT-BXD ngày 16/09/2026, hợp nhất văn bản ban hành QCVN 07:2023/BXD — Quy chuẩn kỹ thuật quốc gia về hệ thống công trình hạ tầng kỹ thuật. Bộ quy chuẩn có các phần về cấp điện và chiếu sáng công cộng, là nguồn tham khảo pháp lý quan trọng khi xác định yêu cầu đối với công trình thuộc phạm vi điều chỉnh.

Tuy nhiên, không nên diễn giải QCVN 07 như một “bảng hướng dẫn lắp điện sân vườn nhà ở”. Riêng phần QCVN 07-7 về công trình chiếu sáng tập trung vào chiếu sáng đường, khu dân cư, công viên và vườn; phạm vi của phần này cũng không thay thế các tiêu chuẩn sản phẩm, thiết kế điện và yêu cầu kỹ thuật cho từng thiết bị. Với nhà ở cụ thể, người thiết kế điện phải xác định đầy đủ quy chuẩn, tiêu chuẩn và hướng dẫn nhà sản xuất áp dụng cho công trình đó.

Câu hỏi thường gặp

Có thể dùng đèn trong nhà cho vị trí có mái che ngoài sân không?

Không nên mặc định. Mái che vẫn có thể có hơi ẩm, bụi, ngưng tụ và mưa tạt. Thiết bị phải được chọn theo điều kiện lắp đặt thực tế, mức bảo vệ vỏ và hướng dẫn của nhà sản xuất.

Có nên yêu cầu mọi đèn sân vườn đều IP65 không?

Không nên chọn một con số duy nhất cho mọi vị trí. IP Code mô tả mức bảo vệ của vỏ thiết bị; yêu cầu thực tế còn phụ thuộc vị trí, hướng nước, cách lắp, đầu cáp, nguy cơ ngâm và chỉ dẫn của nhà sản xuất. Người thiết kế điện cần xác định mức phù hợp cho từng nhóm thiết bị.

Vì sao đèn sân vườn hay chập chờn sau mưa?

Nguyên nhân có thể nằm ở thiết bị, hộp nối, đầu cáp, tuyến dây, bộ nguồn hoặc vùng nước xâm nhập. Không nên bật tắt nhiều lần để “thử xem có tự hết không”. Hãy ngắt nguồn và để người có chuyên môn kiểm tra.

Điện cảnh quan nên được thiết kế ở giai đoạn nào?

Tốt nhất là sau khi đã có mặt bằng cảnh quan đủ ổn định nhưng trước khi làm nền, lát sân và trồng cây lớn. Khi đó, tuyến điện có thể phối hợp cùng tưới, thoát nước, hồ nước, móng và các điểm kỹ thuật khác.

Gia chủ nên giữ lại hồ sơ gì sau khi thi công?

Tối thiểu nên có sơ đồ mạch, mặt bằng tuyến chính, ảnh trước khi lấp, danh sách thiết bị, nhãn tủ và hướng dẫn cô lập khi bảo dưỡng. Những tài liệu này giúp giảm thời gian dò tìm khi sửa chữa hoặc cải tạo sân vườn sau này.
